產品概述： 泰克的 MSO/DPO2000B 混合信號示波器系列支持高達 200 MHz 的帶寬、1 GS/s 的取樣速率，以入門級價格提供了先進的調試功能。其擁有多達 20 條通道用于分析模擬和數字信號，查找和診斷復雜設計中的問題十分迅速。MSO/DPO2000B 在所有通道上標配 1M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。主要性能指標200、100、70 MHz 帶寬型號 2 個和 4 個模擬通道型號 16 個數字通道（MSO 系列） 全部通道均實現 1 GS/s 采樣率 所有通道上的記錄長度均為 1 兆點 波形捕獲速率 5000 wfm/s 高級觸發套件主要特點Wave Inspector? 控件為波形數據提供方便導航和自動化搜索 FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件 29 個自動測量和 FFT 分析可簡化波形分析 TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置 7 英寸（180 毫米）寬屏 TFT-LCD 彩色顯示器 體積小、重量輕 – 厚度僅 5.3 英寸（134 毫米），重量?jī)H 7 磅 14 盎司（3.6 千克） 5 年保修
連接能力
前面板上 USB 2.0?主控端口，快速方便地存儲數據?后面板上有 USB?2.0?設備端口用于連接 PC 或直接打印到 PictBridge??兼容打印機?選配 10/100?以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀
選配串行觸發和分析
I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自動串行觸發、解碼和搜索選項
功能豐富的混合信號設計診斷工具
通過功能豐富的工具來簡化和加速?gòu)?fù)雜設計的調試，包括用于快速波形導航的和自動串行和并行總線分析的 Wave Inspector??控件。
完善的功能，加快每一個調試階段
MSO/DPO2000B 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段。
發現
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
MSO/DPO2000B 系列提供了全面的信號查看功能，可以迅速了解設備的實際操作。5,000wfm/s 的波形捕獲速率可以迅速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。帶亮度等級的數字熒光顯示器通過對發生更加頻繁的信號區域進行加亮，顯示信號活動的歷史記錄，形象顯示出異常發生的頻率。

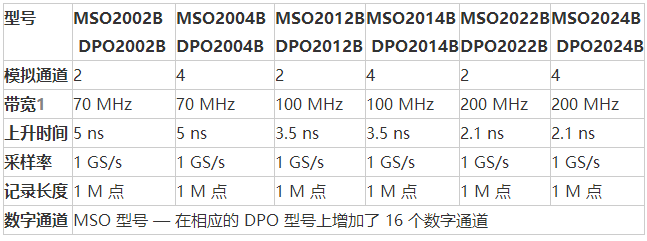

型號概述
1?所有型號在2 mV/div?時帶寬是?20?MHz
垂直系統模擬通道
垂直分辨率
8?位
通道間隔離
（垂直刻度設置相等的兩條通道）
偏置范圍
?
| 伏/格設置 | 偏置范圍 |
| 1?MΩ?輸入 | |
| 2?mV/div - 200?mV/div | ±1?V |
| >200?mV/div - 5?V/div | ±25V |
垂直系統、數字通道偏置范圍
輸入通道
16?條數字通道（D15?至?D0）
門限
每組?8?條通道設置門限
門限選擇
TTL、CMOS、ECL、PECL、用戶定義
用戶定義的門限范圍
±20?V
門限精度
±[100?mV +?門限設置的?3%]
輸入電壓
±40?V
輸入動態范圍
80?Vpk-pk（門限設置視情況而定）
電壓擺幅
500?mVp-p
輸入電阻
101?kΩ
探頭負載
8?pF
垂直分辨率
1?位
水平系統模擬通道
采樣率時的捕獲持續時間（所有通道）
1?ms
時基范圍
200?MHz?型號：2ns?至?100s
70、100?MHz?型號：4ns?至?100s
時基延遲時間范圍
-10?格至?5000?s
通道間時滯范圍
±100?ns
時基精度
±25?ppm，在?≥1?ms?間隔上
水平系統數字通道
采樣率（主控）
| 使用?D7-D0?通道時 | 使用?D8-D15?通道時 |
| 1?GS/s（1?ns?分辨率） | 500?MS/s（2?ns?分辨率） |
1?M?點記錄長度（主控，所有通道）
可檢測脈寬
5?ns
通道間時滯
2?ns?典型值
觸發系統
觸發模式
自動、正常、單次
觸發耦合
直流、高頻抑制（衰減?>85?kHz）、低頻抑制（衰減?<65?kHz）、噪聲抑制（降低靈敏度）
觸發釋抑范圍
20?ns?至?8?s
觸發靈敏度（典型值）
| 觸發源 | 靈敏度 |
| 內部?DC?耦合 | 直流到?50?MHz?時為?0.4?div? |
| 外部（輔助輸入） | 從直流到?100?MHz?為?200?mV，1X?衰減 |
輸入通道觸發電平范圍
距屏幕中心?±4.92?格
輔助輸入（外部觸發）
±6.25?V，1X?衰減
±12.5?V，10X?衰減
觸發類型
邊沿
觸發通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。
脈沖寬度
在正脈沖寬度或負脈沖寬度>、<、=、≠?或處于指定時間周期范圍以內/以外時觸發。
欠幅脈沖
當一個脈沖跨過一個門限但在再次跨過一個門限前未能跨過第二個門限時觸發。
邏輯
當通道的邏輯模式變?yōu)榧倩虮３终孢_(dá)到指定時間周期時觸發。輸入均可用作時鐘來尋找時鐘邊沿上的模式。為所有輸入通道指定的模式（AND、NAND）定義為高、低或無關。
建立時間與保持時間
在模擬和數字輸入通道上存在的時鐘與數字之間建立時間與保持時間出現違例時觸發。
上升/下降時間
在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。
視頻
在?NTSC、PAL?和?SECAM?視頻信號上的所有行（奇偶）或所有場上觸發。
I2C（選配）
在?10?Mb/s?以內?I2C?總線上的開始、重復開始、停止、丟失?ACK、地址（7?或?3.4?位）、數據或者地址與數據上觸發。
SPI（選配）
在?10.0?Mb/s?以內?SPI?總線上的?SS、MOSI、MISO?或?MOSI?與?MISO?上觸發。
RS-232/422/485/UART（選配）
在?10?Mb/s?以內的發送開始位、接收開始位、發送包結束、接收包結束、發送數據、接收數據、發送奇偶錯誤和接收奇偶錯誤上觸發。
CAN（選配）
在?1?Mb/s?以內?CAN?信號的幀開始、幀類型（數據、遠程、錯誤、過載）、標識符（標配或擴展）、數據、標識符和數據、幀結束、丟失?ACK?或位填充錯誤?？蛇M(jìn)一步指定數據，以便在?≤、<、=、>、≥?或?≠?某個特殊數據值時觸發。用戶可調節的取樣點默認設置為?50%。
LIN（選配）
在同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤（如同步、奇偶或校驗和錯誤）上觸發。
并行（僅在?MSO?型號上提供）
在并行總線數據值上觸發。
采集系統
采集模式
采樣
采集取樣的值。
峰值檢測
所有掃描速度的取樣毛刺窄至?3.5?ps。
平均
平均包含?2?至?512?個波形。
滾動
在屏幕上從右向左滾動波形，掃描速度低于或等于?40?ms/格。
Waveform measurements
光標
波形和屏幕。
自動測量
?
29?項，其中時間可在屏幕上顯示?4?項。測量包括：周期、頻率、延遲、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬、突發寬度、相位、正過沖、負過沖、峰峰值、幅度、高、低、平均值、周期平均、均方根、周期均方根、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積和周期面積。
